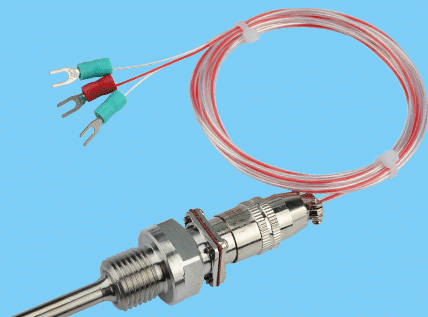

上自仪铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合，本厂生产的WRPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有精确，灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装铂电阻外保护套管采用不锈钢，内充满高密度氧化物质的绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。
铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节器，扫描器、数据记录仪以及电脑提供精确的温度变化输入信号，应符合JB/T8622-1997标准。
□工作原理
铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。

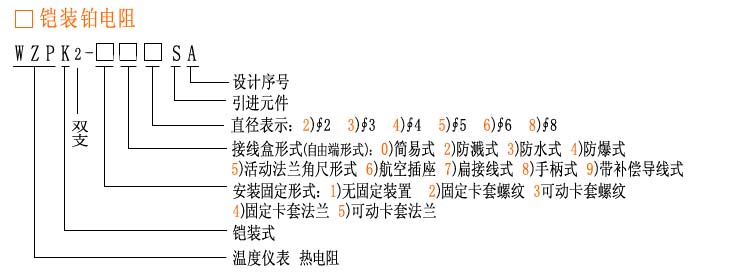

□型号表示示意图
□主要技术指标
分度号Pt100：A级Ro=100±0.06Ω
B级Ro=100±0.12Ω
·量程规格
型 号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差△t ℃ |
WZPK | Pt100 | -200～500 | A级 | ±（0.15或+0.002︱t︱） |
B级 | ±（0.3或+0.005︱t︱） |
注：式中“t”为感温元件实测温度****值
·公称压力
一般是指在常温下，保护管所能承受静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
·热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％所需要的时间，称为热响应时间，用t0.5表示。
·热电阻绝缘电阻：
常温绝缘电阻的实验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％；常温绝缘值应不小于100MΩ。
·热电阻允许通过电流
通过铠装铂电阻测量电流不超过5mA。
□上海自动化仪表三厂热电阻型号和规格选型
·简易端子
型号 | 分度号 | 测温范围℃ | 精度等级 | 热响应时间T0.5S | 直径mm | 长度Lmm | 安装固定装置 |
WZPK-103S | Pt100 | -200~500 | A级 或 B级 | ≤3 | φ3 | 单支长度：100 150 200 250 300 400 500 750 1000
双支长度： 100 150 200 250 300 400 500
| 无固定装置 |
WZPK-104S | ≤5 | φ4 | |||||
WZPK-105S | ≤8 | φ5 | |||||
WZPK-106S | ≤12 | φ6 | |||||
WZPK2-105SA | ≤8 | φ5 | |||||
WZPK2-106SA | ≤12 | φ6 | |||||
WZPK-203S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-204S | ≤5 | φ4 | |||||
WZPK-205S | ≤8 | φ5 | |||||
WZPK-206S | ≤12 | φ6 | |||||
WZPK2-205SA | ≤8 | φ5 | |||||
WZPK2-206SA | ≤12 | φ6 | |||||
WZPK-303S | ≤3 | φ3 | 可动卡套螺栓 | ||||
WZPK-304S | ≤5 | φ4 | |||||
WZPK-305S | ≤8 | φ5 | |||||
WZPK-306S | ≤12 | φ6 | |||||
WZPK2-305SA | ≤8 | φ5 | |||||
WZPK2306SA | ≤12 | φ6 | |||||
WZPK-403S | ≤3 | φ3 | 固定卡套法兰 | ||||
WZPK-404S | ≤5 | φ4 | |||||
WZPK-405S | ≤8 | φ5 | |||||
WZPK-406S | ≤12 | φ6 | |||||
WZPK2-405SA | ≤8 | φ5 | |||||
WZPK2406SA | ≤12 | φ6 | |||||
WZPK-503S | ≤3 | φ3 | 可运卡套法兰 | ||||
WZPK-504S | ≤5 | φ4 | |||||
WZPK-505S | ≤8 | φ5 | |||||
WZPK-506S | ≤12 | φ6 | |||||
WZPK2-505SA | ≤8 | φ5 | |||||
WZPK2506SA | ≤12 | φ6 |
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线
·上海自动化仪表三厂铂热电阻防溅式接线盒
型号 | 分度号 | 测温范围℃ | 精度等级 | 热响应时间T0.5S | 直径mm | 长度Lmm | 安装固定装置 |
WZPK-123S | Pt100 | -200~500 | A级 或 B级 | ≤3 | φ3 | 单支长度：100 150 200 250 300 400 500 750 1000
双支长度： 100 150 200 250 300 400 500
| 无固定装置 |
WZPK-124S | ≤5 | φ4 | |||||
WZPK-125S | ≤8 | φ5 | |||||
WZPK-126S | ≤12 | φ6 | |||||
WZPK2-125SA | ≤8 | φ5 | |||||
WZPK2-126SA | ≤12 | φ6 | |||||
WZPK-223S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-224S | ≤5 | φ4 | |||||
WZPK-225S | ≤8 | φ5 | |||||
WZPK-226S | ≤12 | φ6 | |||||
WZPK2-225SA | ≤8 | φ5 | |||||
WZPK2-226SA | ≤12 | φ6 | |||||
WZPK-323S | ≤3 | φ3 | 可动卡套螺栓 | ||||
WZPK-324S | ≤5 | φ4 | |||||
WZPK-325S | ≤8 | φ5 | |||||
WZPK-326S | ≤12 | φ6 | |||||
WZPK2-325SA | ≤8 | φ5 | |||||
WZPK2326SA | ≤12 | φ6 | |||||
WZPK-423S | ≤3 | φ3 | 固定卡套法兰 | ||||
WZPK-424S | ≤5 | φ4 | |||||
WZPK-425S | ≤8 | φ5 | |||||
WZPK-426S | ≤12 | φ6 | |||||
WZPK2-425SA | ≤8 | φ5 | |||||
WZPK2426SA | ≤12 | φ6 | |||||
WZPK-523S | ≤3 | φ3 | 可运卡套法兰 | ||||
WZPK-524S | ≤5 | φ4 | |||||
WZPK-525S | ≤8 | φ5 | |||||
WZPK-526S | ≤12 | φ6 | |||||
WZPK2-525SA | ≤8 | φ5 | |||||
WZPK2526SA | ≤12 | φ6 |
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

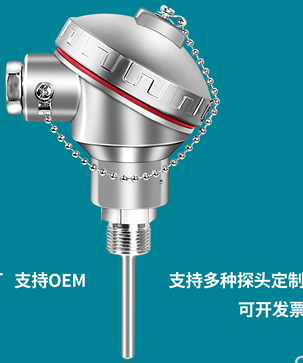

·防水式接线盒
型号 | 分度号 | 测温范围℃ | 精度等级 | 热响应时间T0.5S | 直径mm | 长度Lmm | 安装固定装置 |
WZPK-133S | Pt100 | -200~500 | A级 或 B级 | ≤3 | φ3 | 单支长度：100 150 200 250 300 400 500 750 1000
双支长度： 100 150 200 250 300 400 500
| 无固定装置 |
WZPK-134S | ≤5 | φ4 | |||||
WZPK-135S | ≤8 | φ5 | |||||
WZPK-136S | ≤12 | φ6 | |||||
WZPK2-135SA | ≤8 | φ5 | |||||
WZPK2-136SA | ≤12 | φ6 | |||||
WZPK-233S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-234S | ≤5 | φ4 | |||||
WZPK-235S | ≤8 | φ5 | |||||
WZPK-236S | ≤12 | φ6 | |||||
WZPK2-235SA | ≤8 | φ5 | |||||
WZPK2-236SA | ≤12 | φ6 | |||||
WZPK-333S | ≤3 | φ3 | 可动卡套螺栓 | ||||
WZPK-334S | ≤5 | φ4 | |||||
WZPK-335S | ≤8 | φ5 | |||||
WZPK-336S | ≤12 | φ6 | |||||
WZPK2-335SA | ≤8 | φ5 | |||||
WZPK2336SA | ≤12 | φ6 | |||||
WZPK-433S | ≤3 | φ3 | 固定卡套法兰 | ||||
WZPK-434S | ≤5 | φ4 | |||||
WZPK-435S | ≤8 | φ5 | |||||
WZPK-436S | ≤12 | φ6 | |||||
WZPK2-435SA | ≤8 | φ5 | |||||
WZPK2436SA | ≤12 | φ6 | |||||
WZPK-533S | ≤3 | φ3 | 可运卡套法兰 | ||||
WZPK-534S | ≤5 | φ4 | |||||
WZPK-535S | ≤8 | φ5 | |||||
WZPK-536S | ≤12 | φ6 | |||||
WZPK2-535SA | ≤8 | φ5 | |||||
WZPK2536SA | ≤12 | φ6 |
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

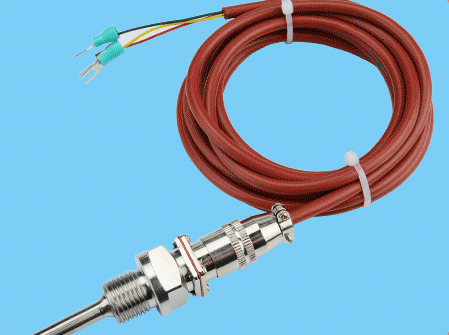

·插座式端子
型号 | 分度号 | 测温范围℃ | 精度等级 | 热响应时间T0.5S | 直径mm | 长度Lmm | 安装固定装置 |
WZPK-163S | Pt100 | -200~500 | A级 或 B级 | ≤3 | φ3 | 单支长度：100 150 200 250 300 400 500 750 1000
双支长度： 100 150 200 250 300 400 500
| 无固定装置 |
WZPK-164S | ≤5 | φ4 | |||||
WZPK-165S | ≤8 | φ5 | |||||
WZPK-166S | ≤12 | φ6 | |||||
WZPK2-165SA | ≤8 | φ5 | |||||
WZPK2-166SA | ≤12 | φ6 | |||||
WZPK-263S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-264S | ≤5 | φ4 | |||||
WZPK-265S | ≤8 | φ5 | |||||
WZPK-266S | ≤12 | φ6 | |||||
WZPK2-265SA | ≤8 | φ5 | |||||
WZPK2-266SA | ≤12 | φ6 | |||||
WZPK-363S | ≤3 | φ3 | 可动卡套螺栓 | ||||
WZPK-364S | ≤5 | φ4 | |||||
WZPK-365S | ≤8 | φ5 | |||||
WZPK-366S | ≤12 | φ6 | |||||
WZPK2-365SA | ≤8 | φ5 | |||||
WZPK2366SA | ≤12 | φ6 | |||||
WZPK-463S | ≤3 | φ3 | 固定卡套法兰 | ||||
WZPK-464S | ≤5 | φ4 | |||||
WZPK-465S | ≤8 | φ5 | |||||
WZPK-466S | ≤12 | φ6 | |||||
WZPK2-465SA | ≤8 | φ5 | |||||
WZPK2466SA | ≤12 | φ6 | |||||
WZPK-563S | ≤3 | φ3 | 可运卡套法兰 | ||||
WZPK-564S | ≤5 | φ4 | |||||
WZPK-565S | ≤8 | φ5 | |||||
WZPK-566S | ≤12 | φ6 | |||||
WZPK2-565SA | ≤8 | φ5 | |||||
WZPK2566SA | ≤12 | φ6 |
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线

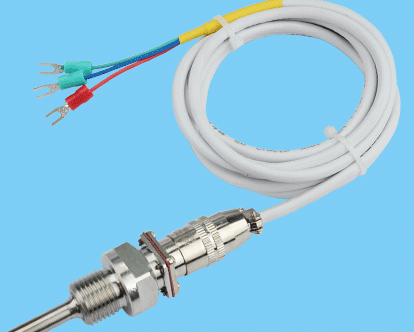

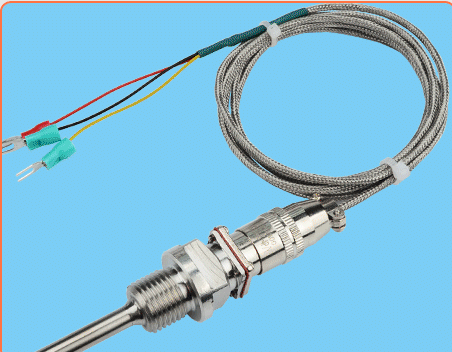

·带延长导线
型号 | 分度号 | 测温范围℃ | 精度等级 | 热响应时间T0.5S | 直径mm | 长度Lmm | 安装固定装置 |
WZPK-173S | Pt100 | -200~500 | A级 或 B级 | ≤3 | φ3 | 单支长度：100 150 200 250 300 400 500 750 1000
双支长度： 100 150 200 250 300 400 500
| 无固定装置 |
WZPK-174S | ≤5 | φ4 | |||||
WZPK-175S | ≤8 | φ5 | |||||
WZPK-176S | ≤12 | φ6 | |||||
WZPK2-175SA | ≤8 | φ5 | |||||
WZPK2-176SA | ≤12 | φ6 | |||||
WZPK-273S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-274S | ≤5 | φ4 | |||||
WZPK-275S | ≤8 | φ5 | |||||
WZPK-276S | ≤12 | φ6 | |||||
WZPK2-275SA | ≤8 | φ5 | |||||
WZPK2-276SA | ≤12 | φ6 | |||||
WZPK-373S | ≤3 | φ3 | 可动卡套螺栓 | ||||
WZPK-374S | ≤5 | φ4 | |||||
WZPK-375S | ≤8 | φ5 | |||||
WZPK-376S | ≤12 | φ6 | |||||
WZPK2-375SA | ≤8 | φ5 | |||||
WZPK2376SA | ≤12 | φ6 | |||||
WZPK-473S | ≤3 | φ3 | 固定卡套法兰 | ||||
WZPK-474S | ≤5 | φ4 | |||||
WZPK-475S | ≤8 | φ5 | |||||
WZPK-476S | ≤12 | φ6 | |||||
WZPK2-475SA | ≤8 | φ5 | |||||
WZPK2476SA | ≤12 | φ6 | |||||
WZPK-573S | ≤3 | φ3 | 可运卡套法兰 | ||||
WZPK-574S | ≤5 | φ4 | |||||
WZPK-575S | ≤8 | φ5 | |||||
WZPK-576S | ≤12 | , φ6 | |||||
WZPK2-575SA | ≤8 | φ5 | |||||
WZPK2576SA | ≤12 | φ6 |
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）双支为三线制引线
