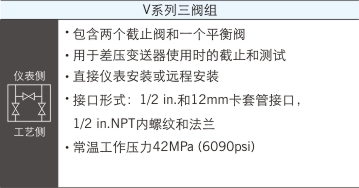

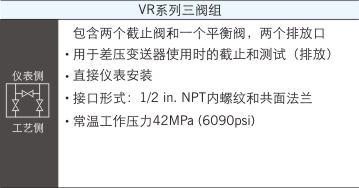

V、VR系列三阀组—仪表阀组不锈钢
品牌 : 上海上润精密仪器公司
市场价 : 0.0
产品详情

通过阀组的流量,由一系列针形阀门加以控制,每一阀门的具体功能(切断、排放或者平衡压力)视其在阀组上的位置而定。


仪表阀组的阀门有大小两种规格,小阀门适用于通径为Φ3.2的阀口,大阀门适用于通径为Φ4.0的阀口。所有阀门均采用无旋转不锈钢球作为密封元件。阀门在最大开启位置可实现背密封。

阀杆填料的压紧程度可直接在外部加以调整。PTFE是标准配置填料,柔性石墨填料供高温场合使用。

结构材料

·阀组结构为全316不锈钢,高强度,高耐腐蚀

·可根据用户要求的材料订制

·设计安全系数为4:1

阀组结构完整性

·阀体采用一体式结构,整体强度高

·装有安全止动销,以防止阀盖因误操作或振动而脱落

密封性

·阀盖对阀体采用金属对金属硬密封的形式

·标准阀杆密封填料为PTFE(高温用途时为柔性石墨)

·阀门统一采用无旋转球面金属密封形式

内部光洁度

·内表面电化学去毛刺处理

阀组连接件的接口形式

·12mm卡套管接口

·1/2 in.卡套管接口

·1/2 in. NPT螺纹

·法兰

安装

·可直接仪表安装,或使用NPT螺纹接头和卡套管接头进行远程安装

·标准法兰密封件是碳氟化物FKM O形圈

·带法兰阀组包含法兰螺栓和法兰密封件

测试

每套阀组出厂前通过7 MPa氮气压力测试,壳体及各阀座在1min内无气泡产生。
